CÓMO CONTAR LA VERDAD EN MAPAS DIGITALES DE CIUDADES: CIUDADES DE PAPEL Y CIUDADES VIRTUALES.  ANOTANDO Y VISUALIZANDO CONTEXTOS HISTÓRICOS
Charles van den Heuvel
Senior researcher
University Maastricht - Faculty of Art and Culture –Technology and Society Studies
Map Curator


Leiden University Library –Collection Bodel Nijenhuis-The Netherlands

Universiteit Maastricht

LeidenUniversity Library


Como contar la verdad en mapas digitales de ciudades: Ciudades de papel y ciudades virtuales. Anotando y visualizando contextos históricos. (Resumen)

Monmonnier y MacEachren abordaron el problema de distorsiones de la verdad en proyecciones cartográficas y visualización de datos estadísticos y su impacto ético, centrándose  primero en el espacio más  que en el  tiempo y la historia. Nosotros intentamos desarrollar  métodos que integren y visualicen en planos  digitales y reconstrucciones virtuales de ciudades, interpretaciones y contextos históricos, de tal forma que permitan a los usuarios escoger las herramientas adecuadas para su investigación, planeamiento o diseño de ciudades, para reconocer (técnica, histórica y  conceptualmente) manipulaciones en mapas históricos y virtuales y además exponer los aspectos éticos relacionados con la edición de la información. La meta final es hacer trasparente la toma de decisiones en el proceso de digitalización. El texto se encaja en el programa de investigación Ciudades de papel y ciudades virtuales. Nuevas metodologías para el uso de fuentes históricas en cartografía urbana virtual, financiado por la organización holandesa para la investigación científica  (NWO), el cual será presentado brevemente.

Palabras clave: Mapas y cartografía digital, historia de la cartografía, historia de la topografía,  planeamiento de ciudades, ciudades virtuales, sociedad y nuevas tecnologías.




How to tell the truth in digital town plans: Paper and Virtual Cities. Annotating and Visualising Historical Contexts (Summary)

Monmonnier and MacEachren tackled the problem of distortions of truth in map projections and the visualisation of statistical data and its ethical impact. They focused foremost on space rather than time and history. We try to develop methods that integrate and visualise historical interpretations and contexts in digital town plans and virtual reconstructions of cities that allow users to chose the right tools in their research, planning or design of towns, to recognise (technical, historical and contextual) manipulations in historical and virtual maps and to expose ethical aspects related to editing of information. The ultimate goal is to make choices in the process of digitisation. This paper is embedded in the research programme Paper and Virtual Cities. New methodologies for the use of historical sources in virtual urban cartography, financed by the Netherlands Organisation for Scientific Research (NWO) which will be presented briefly.

Keywords: Maps and computer assisted cartography, history of cartography, history of land surveying, town planning, virtual cities, society and new technologies


El  23 de febrero del  2004 la “BBC news”  anunció que  la Defensa de los EE.UU.  está creando una segunda versión de la Tierra en computador para ayudar en la preparación ante conflictos alrededor del mundo. El software Earth será desarrollado por el ejército estadounidense por una compañia con el nombre de “There”, que produce juegos. Robert Gehorsam, un senior vicepresidente en There ve este mundo no sólo como un juego sino como “un ambiente persistente masivamente multi usuario” que permite simular trabajo de inteligencia, planeación y trabajo con gente indígena. Existe un plan para modelar el planeta entero en escala apropiada y la primera versión  del planeta virtual deberá ser finalizada en Septiembre del 2004.  Un grupo de sargentos y oficiales junior que han servido en Iraq  se convertirán en los primeros soldados  en probar la ciudad virtual. En el momento del rompimiento de las noticias lo único modelado fue una parte de la ciudad de Kuwait.[1]

Mientras que la invención de la imprenta en el renacimiento condujo a la difusión en texto e imagen del conocimiento codificado del Viejo Mundo y de la primera información sobre el Nuevo mundo, la multimedia nos permite combinar diversas vistas del mundo en una reconstrucción o para una construcción virtual. Un mundo virtual a la misma escala del mundo real, un mundo virtual en el cual el "combate sea parte del juego". La historia de las noticias trae a casa cómo la realidad y la realidad virtual pueden mezclarse, cómo el mímico del existir y el diseño de un mundo nuevo pueden mezclarse y cómo fácilmente la simulación de operaciones militares en ambientes virtuales puede ser malentendida como un juego. Usted no tiene que ser un científico para calcular que un abuso de tales representaciones tendría serias consecuencias para la sociedad.

Tales simulaciones militares tienen una historia larga en la que la cartografía y la visualización por medio de modelos han desempeñado un papel instrumental. A nombre del rey español el cartógrafo Jacob van Deventer produjo planes topográficos de ciudades en los Países Bajos para preparar expediciones militares y el ingeniero italiano Gabriele Ughi construyó un modelo de papel mascado de Ostend y de sus alrededores para visualizar el sitio que ocurrió entre 1601 y 1604. [2] De una tradición corográfica en la cual los paisajes no sólo fueron mapeados sino también visualizados para dar una "descripción completa" de cierta área o región, mapas, especialmente en el campo de la cartografía militar, se convirtieron las herramientas para simular y para visualizar operaciones y maniobras. [3]  Bien conocidos son los soldados de lata, pero también la cartografía hizo su contribución a una simulación lúdica de teatro de la guerra. Los juegos de video que entraron en nuestros hogares con títulos como "guerra de las estrellas" fueron anticipados en la segunda mitad del siglo XIX y comienzos del XX por los llamados mapas de juegos de guerra con fines educativos militares. The Topografische Inrichting (una organización holandesa para examinar la topografía en los Países Bajos) por ejemplo, compiló el "krijgspelkaart" en 200 copias, consistentes en 26 hojas a color de la ciudad holandesa de Amersfoort a escala de 1: 10.000. [4] También cartografía virtual desarrollada dentro del contexto militar. Robert Lee Chartrand a nombre de la inteligencia de la Air Force (Fuerza aérea- Subsistema I) de la Defensa de los EE.UU. mapeo en 1959 un estado ficticio, llamado Slavia, que serviría como el sitio de prueba para procesar la "toma" del primer satélite espía en el cielo.[5] La cámara satélite fue producida para tomar fotografías representando la “verdad del terreno” en Slavia. Varios mapas fueron hechos, consistentes en una descripción básica de este país, incluyendo recursos militares, componentes geográficos y datos sobre su economía y gente. Nosotros no intentaremos entender la complejidad de planetas virtuales y de países virtuales, pero como los modeladores de There comenzaremos con los mapas digitales y las reconstrucciones de ciudades.

Dada la potencia de la multimedia es difícilmente sorprendente que haya una producción enorme de  planos digitales de ciudades y construcciones urbanas virtuales. Los Sistemas de Información Geográficos (SIG) y el diseño automatizado (CAD) han traído enormes avances al respecto. Ellos permiten el almacenamiento y comparación de grandes cantidades de fuentes cartográficas y de datos relacionados y la combinación de herramientas para la investigación y el diseño. Podemos rotar mapas, agregar información, comparar y combinar mapas de la misma o de diferentes ciudades en distintos períodos de tiempo. Sin embargo, las diferencias en la función original y futura de mapas suscitan muchos problemas. Es difícil desarrollar mapas confiables basados en fuentes cartográficas que varían en escala, precisión, color etc. Especialmente manuscritos históricos y mapas impresos en el período pre-catastral muestran diferencias enormes. Pero incluso si podemos superar los problemas técnicos relacionados con estas diferencias siguen habiendo preguntas metodológicas. Las diferencias de confiabilidad entre mapas, o entre diferentes partes del mismo mapa, no son solamente  debido a las técnicas de medición sino también a su función y contexto originales de uso.

Tales mapas digitales y reconstrucciones virtuales se utilizan en investigación arqueológica, geográfica e histórica urbana y a menudo una parte esencial en decisiones del planeamiento de ciudades. Los CAD, los SIG y otros programas de computador permiten combinar herramientas de investigación y  diseño. Un problema con esta integración casi perfecta de fuentes y  herramientas en investigación y diseño es que al reunir las demandas técnicas y funcionales en la producción de planos digitales o de atlas, algunas decisiones pueden ser tomadas que no solamente son incorrectas desde un punto de vista histórico, sino que además permanecen implícitas y por tanto desconocidas para el usuario. John Brian Harley reemplazó una vez la definición común del mapa como un espejo, una representación gráfica de algunos  aspectos del mundo real para "una construcción social del mundo expresado por medio de la cartografía".[6] En esa visión preguntas metodológicas con respecto a la interoperabilidad del contenido también tienen implicaciones éticas para la sociedad.

El proyecto de investigación Paper and Virtual Cities (Ciudades de Papel y Ciudades Virtuales), financiado por la organización holandesa investigación científica (NWO) y ejecutado por la universidad Maastricht y la universidad Groningen hace referencia al desarrollo de nuevas metodologías para el uso de los mapas históricos manuscritos, atlas y textos relacionados, en cartografía urbana virtual.[7] Antes de abordar el tema del desarrollo de estas nuevas metodologías necesitamos decir algo sobre el concepto de la verdad en la historia de la cartografía y de las técnicas de visualización geográfica y sus implicaciones en el análisis y diseño de planes digitales y reconstrucciones virtuales de ciudades.


La verdad de las ciudades de papel y las ciudades virtuales: Evidencia Histórica de mapas y visualizaciones


En su bien conocido estudio con el provocativo nombre de: How to Lie with Maps  (Como mentir con mapas), Mark Monmonnier magnifica manipulaciones en cartografía y problemas consiguientes de distorsiones de la verdad: “en demostrar como mentir con mapas, deseo hacer a los lectores tomar conciencia  que mapas, como discursos y pinturas, son  colecciones de información con autor y están también sujetos a distorsiones derivadas de la ignorancia,  avaricia ideológica o de la maldad".[8] Alan MacEachren saca a relucir  interesantes aspectos con respecto a la "verdad" de las técnicas de la visualización geográfica.[9] Resulta fundamental su  observación que interpretaciones basadas en evidencia visual tienen un potencial para dos clases de error: "ver mal y no ver". Mientras que las manipulaciones y las distorsiones consiguientes pueden conducir a ver mal, las abstracciones y las reducciones pueden dar lugar a no ver.
Aunque estos estudios contienen nociones importantes para una visualización correcta de la información, no integran diversas interpretaciones y contextos históricos. Se centran en el espacio y la geografía más que en tiempo e historia. Es nuestra creencia que podemos hacer una contribución a esta valiosa discusión de la verdad de los mapas y visualizaciones desde una perspectiva histórica.
En su disertación Menno-Jan Kraak visualizó claramente la relación entre la cartografía y los gráficos de computador en su exhibición esquemática de la cartografía asistida por computador. [10] Así, para discutir la verdad de los planos digitales de ciudades y de las reconstrucciones virtuales de ciudades desde un punto de vista histórico, necesitamos mirar ese concepto en la historia de la cartografía y la historia de gráficos. Los historiadores de esta última disciplina reconocieron directamente el papel importante de Bertin y Tufte en la visualización y su impacto en gráficos de computador.[11] No obstante pioneros como Paul Otlet, Patrick Geddes, Otto Neurath, Wilhelm Ostwald, quienes presentaron sus ideas mucho antes de la Segunda Guerra Mundial, no son menos importantes al respecto. [12] Otlet, Geddes, Neurath, estaban bien enterados de las limitaciones de textos y de los medios explorados para diseminar conocimiento por medio de imágenes. Otlet intentó incorporar archivos ilustrados en repertorios de documentación para componer una nueva clase de enciclopedia multimedia. En su Enciclopedia Microphotica Mundaneum, el reprodujo en microfilm una selección de imágenes, cartas y diagramas. Además Otlet intentó crear un sistema "de líneas curvadas y quebradas, de formas poligonales y curvas, de unidades elementales de diagramas,  figuras y planos", que se podrían insertar fácilmente en el texto impreso. [13] Patrick Geddes desarrollaba una Enciclopedia Graphica y Otto Neurath pensaba en un atlas visual llamado el Novo Orbis Pictus, comparable al Orbis Pictus de Comenius. [14]
En su tentativa de unir ciencias Neurath propuso una representación gráfica estandardizada de los conceptos y los objetos usados en educación, medicina e ingeniería. Por otra parte Neurath desarrolló un lenguaje de símbolos: (ISOTYPE) el Sistema Internacional de la Educación Ilustrada Tipográfica para hacer su enciclopedia legible para todos. Estas visualizaciones del conocimiento fueron ligadas directamente a problemas en la sociedad. En el dominio del planeamiento de ciudades y de la arquitectura por ejemplo Otto Neurath fue pedido para presentar sus ideas sobre nuevas técnicas de visualización de problemas urbanos y de datos estadísticos durante el IV Congreso Internacional d'Architecture Moderne (CIAM) en Atenas en 1933. Neurath discutió el concepto de la verdad con filósofos como Wittgenstein y Tarski. El consideraba el lenguaje visual como medio para eliminar la diversidad de las interpretaciones, que en su opinión obstaculizaban encontrar  la verdad. Los bosquejos que Paul Otlet hechos para diseñar "Tableaux et schemes fondamentaux” (Los cuadros y esquemas fundamentales) revela su conocimiento de los problemas de la reducción de la realidad en el proceso de la abstracción. (figura 1). [15]
Figura 1

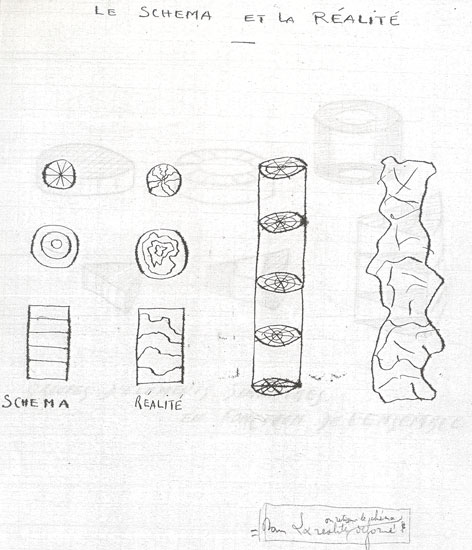

Diseño de diagramas reflejando la diferencia entre realidad y visualizaciones abstractas a continuación.

Mons, Mundaneum, Paul Otlet, "Tableaux et schemes fondamentaux" [ca.1934]





La más vieja historia de la cartografía tiene una larga tradición en el estudio de la verdad de mapas. Durante mucho tiempo la verdad en los mapas fue explicada puramente desde su confiabilidad técnica. En 1968 dos artículos fundamentales sobre los aspectos metodológicos de la historia de la cartografía aparecieron en Imago Mundi, los cuales se pueden tomar como punto de partida para nuestra investigación de la evidencia histórica de una manera más funcional y contextual. Cees Koeman indicó seis diversos niveles de disminución del valor de la evidencia histórica comparando presentaciones gráficas en forma de mapa con fuentes y documentación escritas. [16] John Brian Harley en su publicación The evaluation of early maps: towards a methodology (La evaluación de mapas tempranos: hacia una metodología) propuso estudiar la evidencia en mapas, la evidencia sobre mapas y la evidencia de mapas. [17] Esto basado en tres formas de análisis. Análisis interno para la evidencia en mapas: pruebas para la identificación, pruebas de contenido (pruebas matemáticas y topográficas para determinar la exactitud y  lo completo del contenido topográfico y estudios comparativos de mapas con características relacionadas. La evidencia sobre mapas se basa en análisis externo y contemporáneo. Finalmente para establecer la evidencia de los mapas, se consideran importantes las connotaciones contextuales e historiográficas.

La búsqueda de la confiabilidad y evidencia histórica de mapas y atlas, propuesta por Koeman y Harley, retornaría con frecuencia a la historia de la cartografía. Primero que todo, Harley mismo (junto con Blakemore) refinó sus declaraciones y las de Koeman en el estudio historiográfico Concepts in the History of Cartography. A Review and Perspective (Conceptos en la historia de la cartografía. Una revisión y perspectiva) de 1980, en el artículo fundamental Text and Contexts in the Interpretation of Early Maps (Texto y contextos en la interpretación de mapas tempranos), en varias otras contribuciones del periódico Cartographica en los años 80 y 90, y finalmente más recientemente con otros autores en la serie monumental: The History of Cartography (La historia de la cartografía).[18] Además sus opiniones fueron discutidas en el trabajo de Denis Wood y de los post-estructuralistas llenos de ideas de Michel Foucault y de Jacques Derrida.[19]

El mismo Denis Wood exploró la delgada línea entre cartografía y la fabricación de mapas. [20] Puesto que estamos no solamente interesados en pinturas históricas pero también en la reconstrucción histórica de ciudades por medio de mapas y  visualizaciones, es importante en este punto hacer una distinción entre la historia de la cartografía y la historia cartográfica. Skelton describe esta distinción así: "Geografía histórica y cartografía histórica son procedimientos por los cuales circunstancias  geográficas son reconstruidas [...] la historia de la geografía y la historia de la cartografía trazan el desarrollo del conocimiento y de las ideas del hombre sobre la tierra y las formas gráficas en las cuales él las ha expresado". [21] Tal distinción también puede traer serias consecuencias para el concepto de la verdad y la evidencia histórica de mapas. Esto se puede ilustrar a la mano del estudio Editing Maps: A Method of Historical Cartography (Editar mapas: Un método de cartografía histórica) de Stephen E. Wiberley Jr. Adjunto el autor indica que los mapas corregidos son superiores a los facsímiles, puesto que estos últimos conservan todos los errores de los originales y él promueve la creación de mapas históricos de fuentes contemporáneas (verbales, ilustradas y arqueológicas). Uno de los ejemplos que menciona en la creación del Atlas of Early American History: The Revolutionary Era, 1760-1790 (Atlas de la historia americana temprana: La era revolucionaria, 1760-1790) (Princeton 1976) es la opción de borrar las localizaciones temporales de armas y otras características militares representadas en mapas el siglo XVIII por ingenieros militares usados para este propósito, puesto que la intención era crear un grupo de planos de referencia para ciudades bajo condiciones "normales".[22] En un artículo con título provocativo Cartographic design does not exist (and never has)! (El diseño cartográfico no existe (y nunca lo ha hecho)!), Alan Collinson discute que la mayoría de las casas editoriales comienzan con la producción del mapa tan pronto como el material ha sido editado. El llama a esto la profesión de "COGRAPHY lo cual es cartografía con el ARTE tomado fuera de ella".[23]

En el borde de la era digital él observa que "Como el dodo, cartografía ha perdido la voluntad para volar, pero ésta debe volar, o ser llevada a la muerte por el progreso". En Virtual Worlds (Mundos Virtuales) (1997)  el propone su alternativa: "mapeo holístico" que es inclusivo y que toma la percepción humana como punto de partida.[24]  Los mapas deben tener estas habilidades perceptivas. "La gente no debe tener que ser enseñada a leer mapas. Los mapas deben explicarse por sí mismos". Él por lo tanto niega los símbolos que rompen el mapa en pequeñas piezas e indica que "la Verdad es Holística". "La cartografía es la creación de la verdad acerca del paisaje". Su supuesto que la verdad puede ser creada también determina sus opiniones algo románticas, históricas: ¡"y si vamos a tener un castillo porqué no puede ser un castillo verdadero en vez del símbolo de un castillo [...] Un castillo que parezca verdadero!!!! colocado en su paisaje y empalmando nuestra percepción humana de como es un castillo. Y entonces como el sol se fija sobre nuestro paisaje podemos comenzar a apreciar su belleza escarpada". En mapas cortos han sido algunas veces reducidos a argumentos funcionales, embellecidos a veces por razones estéticas con serias consecuencias para el concepto de la verdad y la evidencia histórica.

La edición de la información de mapas nos trae a nuestro tema final en la literatura de la cartografía, el uso ético de las fuentes históricas para la investigación y el diseño de planos de ciudades digitales y de las reconstrucciones virtuales de ciudades. "No solo cómo los cartógrafos creen que representan el mundo, pero aún más lo que ellos acentúan y lo que callan, y cómo se clasifican y jerarquizan las características, agrega, en efecto de una declaración moral" nota Harley en su estudio pionero en esta materia: Can There Be a Cartographic Ethics? (¿Puede haber un ética cartográfica? )[25]  Pero aparte del hecho que deliberadas distorsiones del contenido del mapa para varios propósitos pueden ser trazadas a través de la historia de la cartografía hay, lo que Harley llama, distorsiones "inconscientes" de mapas. Él individualiza tres estructuras ocultas: la estructura geométrica de los mapas en los cuales ciertos aspectos se magnifican o se reducen al mínimo involuntariamente como resultado de las proyecciones elegidas, los "silencios" en el contenido de los mapas, por ejemplo omisiones inconscientes de callejones y de patios traseros respecto a caminos y obras públicas como resultado del énfasis en orgullo cívico y finalmente tendencias jerárquicas en representaciones cartográficas como resultado del uso convencional de signos. [26]  La distinción entre las distorsiones del contenido del mapa deliberadas e inconscientes nos trae de nuevo a la noción de MacEachren de "ver mal y no ver".

Aún  la diferencia es que Harley estaba enterado que "estos mecanismos se pueden entender solamente en situaciones históricas específicas".  Asimismo Nicholas Chrisman advirtió en su artículo fundamental Living with error in geographic data: Truth and responsibility (Vivir con error en datos geográficos: Verdad y responsabilidad) cómo "en la tradición de la cartografía" la mezcla de fuentes de naturaleza radicalmente diversa en un mapa presta igual credibilidad al conjunto. [27] Aparte de la generalización de atributos por la mezcla de fuentes históricas tenemos el problema de reducción. Con el fin de automatizar procesos  se saltan aspectos complicados a menudo. En un artículo con el título prometedor Ontologies and Knowledge Sharing in Urban GIS (Ontologías y el compartir conocimiento en SIG urbanos) los autores indicaron que para permitir transferencia del conocimiento desde ontologistas a ingenieros de software, es necesario "excluir el punto de vista histórico y filosófico".[28] Nuestro objetivo es desarrollar nuevas metodologías para el uso de fuentes históricas en la investigación y el diseño de los planos digitales y reconstrucciones virtuales de ciudades que son más bien inclusivas que exclusivas.

Nuevas metodologías para el uso de fuentes históricas en cartografía urbana virtual


Dentro proyecto de investigación Ciudades de papel y ciudades virtuales intentamos desarrollar  metodologías que a) permitan a los investigadores utilizar mapas históricos y fuentes relacionadas más exactamente para crear reconstrucciones virtuales y b) permitir que los usuarios reconozcan mejor manipulaciones y distorsiones técnicas de la verdad, usadas en el proceso cartográfico. Su última meta es tomar decisiones más transparentes en el proceso de digitalización y permitir un uso ético de las fuentes históricas para la investigación y el diseño. La importancia de la investigación yace en la integración de fuentes históricas de la cartografía urbana y herramientas digitales de investigación/diseño. La investigación, será ejecutada en el período 2003-2007 por dos investigadores post-doctoral y dos investigadores de PhD de las universidades de Maastricht y Groningen y esta dividida en cuatro proyectos:
· Midiendo la ciudad histórica. La confiabilidad de los métodos de levantamiento topográfico histórico y de su uso en cartografía urbana virtual.[29]
· Contextualizando la ciudad virtual. Evidencia histórica de fuentes cartográficas y anotaciones de cartografía urbana virtual.[30]
· Visualizando la ciudad histórica. Visualización de la historia en planos Digitales de ciudades y reconstrucciones urbanas virtuales.[31]

· Codificando la ciudad virtual. El desarrollo de un lenguaje Mark-Up para codificación de las fuentes históricas en cartografía virtual.[32]

El resultado de esta investigación será presentado en dos PhD-disertaciones, una síntesis escrita en forma de un libro conteniendo el resultado de los cuatro proyectos y una síntesis en forma de software. El libro será presentado bajo el título:

· Ciudades de papel y ciudades virtuales. Nuevas metodologías para el uso de fuentes históricas en cartografía urbana virtual.[33]

El software consistirá en una matriz que visualice la confiabilidad y la evidencia histórica de planos digitales y (re-)construcciones virtuales de ciudades, y sus fuentes históricas base en lo referente a la función y al contexto.

Midiendo la ciudad histórica

En cartografía virtual (como en cartografía histórica) con frecuencia se necesitan manipulaciones y en combinación con mapas históricos base, muchos errores ocurren que no son evidentes a primera vista. El primero de estos errores es debido a las técnicas históricas de medición. Otros errores son el resultado de la elaboración de mapas comparables de diversos formatos y escalas. Los mapas son  estirados en diversas direcciones para alcanzar puntos intermedios. Estudiando levantamientos topográficos y cartográficos históricos y usando esta información en el desarrollo de mapas digitales y de reconstrucciones virtuales, se pueden minimizar errores y refinar procesos de rectificación.

Hay una larga tradición en la historia de la cartografía urbana e historia arquitectónica para reconstruir la medición de ciudades y edificios, pero esta información es raramente integrada. Los cartógrafos se centran en la producción de mapas digitales confiables y pocas veces toman en cuenta información  histórica. Los SIG, CAD’s y otros programas de computador se utilizan a menudo para ligar visualizaciones de mapas históricos a descripciones base formales y de contexto. Fuentes históricas, especialmente los mapas históricos tienen sus propias características y limitaciones lo que puede conducir a reconstrucciones virtuales no fiables. En el período pre-catastral (aprox. antes de 1830) no podemos hablar de métodos estandardizados de levantamiento topográfico. Por lo tanto es solamente posible comparar mapas históricos de diferentes topógrafos y cartógrafos a un nivel muy global. Cuando las distancias entre la posición del topógrafo y los puntos medidos aumentan, los errores ocurrirán con más frecuencia. Tales desviaciones se pueden a menudo apenas notar en mapas individuales, pero una vez se combinan más mapas mediante técnicas de superposición, estos empiezan a ser evidentes. Los topógrafos intentaron superar el problema de disminución de la confiabilidad eligiendo más "visuales", a menudo desde la cúspide de las torres de las iglesias y puertas de la ciudad. Ellos median no solamente las distancias de estos puntos hacia el punto original, pero también los ángulos entre estos y nuevos puntos. Para incrementar la confiabilidad se chequeaban estos nuevos puntos usando los puntos originales de referencia. Por lo tanto las distorsiones en los mapas históricos son no lineares, sino radiales lo que genera limitaciones adicionales en el registro digital y la rectificación de las fuentes originales. Otras distorsiones ocurrieron durante el proceso del copiado de mapas. Aunque tales "distorsiones históricas" se pueden corregir por medio de herramientas de procesamiento digital como “rubber sheeting” (que permite estirar representaciones digitales de mapas como si estuvieran en portadores flexibles), la mayoría de los procesos de rectificación se basan en escalamiento linear. Con este proyecto, a través de la investigación histórica del levantamiento topográfico, elaboración y copiado de mapas, intentamos adquirir una mejor comprensión de cómo estos errores ocurren. La investigación histórica de la manera como topógrafos y cartógrafos producían y copiaban mapas puede ayudarnos a refinar procesos existentes de rectificación. Los errores en interpolaciones pueden ser disminuidos estableciendo los puntos originales de medición topográfica. Para reconstruir los puntos originales, diversas fuentes históricas deben ser estudiadas y comparadas. Aunque estas nuevas metodologías en principio pueden ser usadas con otras fuentes históricas, nos centramos en la digitalización de (manuscritos)  fuentes cartográficas urbanas y dibujos de fortificaciones de ciudades de los países bajos (siglo XVI al XVIII) en colecciones holandesas y europeas.

"Dios creó el mundo pero los holandeses crearon Holanda" dice el refrán. Holanda es en efecto un país hecho, la mitad construida en territorio reclamado al mar. Por lo tanto hay una historia larga en la presentación de terrenos y en técnicas de levantamiento de tierras. Por otra parte tiene una tradición cartográfica fuerte. Una razón final para limitar la investigación a las ciudades de los Países Bajos es la disponibilidad de mapas manuscritos. Especialmente los mapas de los atlas de Jacob van Deventer, la mayor parte en la Biblioteca Real en Madrid, son considerados como muy confiables y como subsiguientes mejores catastrales. ¡Una gran investigación se ha hecho sobre la confiabilidad de los mapas de van Deventer (realmente muy a menudo a la mano de facsímiles! de éstos) los cuales son usados regularmente para reconstruir la historia del desarrollo urbano de ciudades holandesas y belgas y de sus edificios más importantes. [34] (figura 2)

Figura 2

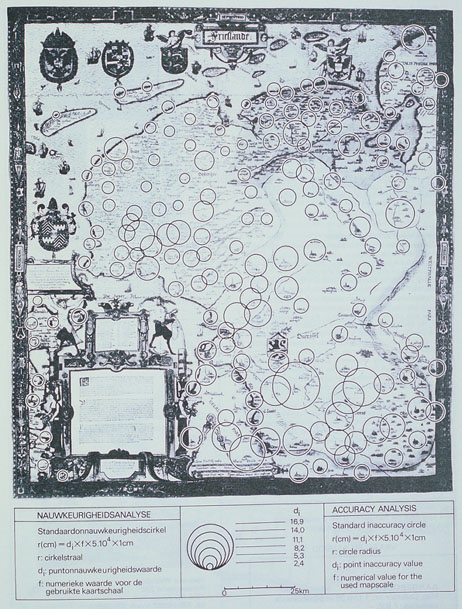

Análisis de Confiabilidad del mapa de Jacob van Deventer de la Provincia de Friesland con ayuda de computador.

Fuente: P. Mekenkamp y O. Koop (1986)

Para incluir una ciudad nueva en la serie holandesa Historische Plattegronden van Nederlandse Steden (Planos históricos de ciudades holandesas) la disponibilidad de una copia de un mapa topográfico militar del siglo XVI de  Jacob van Deventer es incluso una condición previa.[35]  También en planos digitales de ciudades y reconstrucciones virtuales de ciudades holandesas los mapas de Van Deventer se utilizan muy a menudo. En el estudio pionero de Patricia Alkhoven, The Changing Image of the City (La Imagen Cambiante de la Ciudad) de 1993, Van Deventer y otros mapas militares manuscritos y atlas en sus  reconstrucciones CAAD de la ciudad fortificada de Heudsen, fueron usados, mientras que Elwin Koster hizo igual en su análisis basado en SIG de la morfología urbana de la ciudad de Groningen. (figura 3)

Figura 3

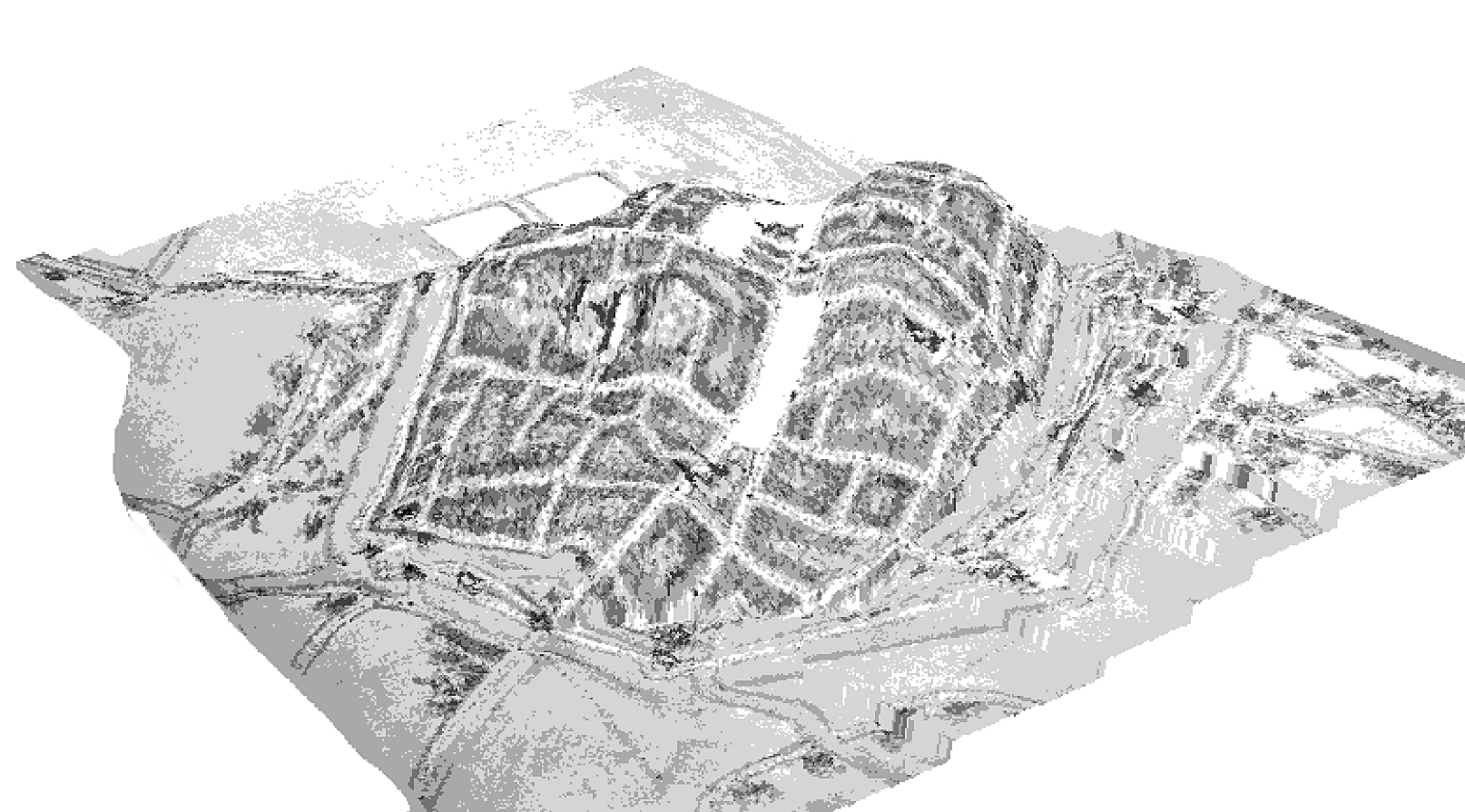

Mapa digital en el cual el mapa de Groningen de Jacob van Deventer es superpuesto sobre el mapa de relieve de la ciudad


Fuente : E.A. Koster (2001)

En esta investigación esperamos comparar los mapas originales de Van Deventer con varios facsímiles y copias hechas a través de los años para ver si éstos son realmente confiables. [36] Por otra parte deseamos utilizar otros mapas (manuscritos) de ciudades y fortificaciones para conseguir una mejor comprensión de cómo ocurren los errores en las mediciones. Especialmente las colecciones en la ciudad holandesa Leiden son importantes en este respecto, puesto que éstas contienen muchas fuentes históricas valiosas acerca del entrenamiento de topógrafos y la elaboración de mapas. La biblioteca de la universidad de Leiden contiene los archivos del llamado Duytsche Mathematique, una escuela de entrenamiento para ingenieros y topógrafos fundados por iniciativa del príncipe Maurice de Nassau en 1600.[37]

El famoso científico holandés del origen flamenco, Simon Stevin escribió el programa. La idea era entrenar a los estudiantes lo más rápidamente posible para prever la demanda de ingenieros durante la rebelión holandesa contra el rey español. [38] Hasta ese momento el estudio de fortificación en la universidad de Leiden, dado en latín por profesores como Scaliger y Lipsius había sido un tanto teórico y filológico. Stevin sugirió un programa muy práctico en el cual se enseñara a los estudiantes en holandés solamente las habilidades más esenciales que necesitaban para dibujar mapas,  diseñar, calcular los costos de las fortificaciones, y ponerlos fuera en el campo. Aparte de los archivos la biblioteca de la universidad de Leiden todavía tiene algunos de los textos originales de las lecciones dadas a los estudiantes por tres profesores de la familia Van Schooten en la Duytsche Mathematique entre 1615 y 1680. (figura 4)

Figura 4
Clases de Duystche matematique, Pregunta: “Como representar un lugar irregular en el campo?”,
Frans van Schooten Sr. (1622 ca.)

Leiden, Biblioteca de la Universidad, BPL 1013 - fol. 143r

La colección Bodel Nijenhuis contiene 60.000 mapas, con un énfasis en los planos de ciudades y fortificaciones incluyendo muchos mapas manuscritos. Son importantes las fuentes que dan una buena concepción del proceso cartográfico. Todas están allí, desde los primeros bosquejos sobre los cuales el topógrafo  grabó sus medidas hasta los grabados de cobre con los cuales los mapas fueron finalmente impresos. Bien conocido es el plan de ciudad de Beverwijk de Daniel Van Breen que junto con un libro de bosquejos en los Archivos Municipales de Amsterdam ilustran el uso de ejemplos cartográficos, medidas propias y sobretodo manipulaciones en la representación tridimensional de casas en el mapa.[39] (figuras  5 y 6)

Figura 5
Diseño del mapa de Beverwijk por Daniel van Breen 1649

Leiden, Biblioteca de la Universidad, CollBN- P 29 N 42

Figura 6
Libro de Bosquejos del mapa de Beverwijk con mediciones de Daniel van Breen y despues Boxhorn 1649

Amsterdam, Archivos municipales, Fuente Venetiën y Verwer (1974)

Por otra parte, hay muchos mapas que ilustran el proceso de elaboración y copiado de mapas de un mismo autor, como los de Zacharias Roman y Jacob Perrenot. [40] Los archivos municipales de Leiden tienen mapas de los primeros profesores de la Duytsche Mathematique,  Ludolf van Ceulen y  Simon Fransz. Van Merwen que enseñó a partir de 1600 hasta 1610. Muy rica es la colección de dibujos de Jan Pietersz. Dou, que junto con Johan Sems escribió el trabajo más importante en topografía en la república holandesa del siglo XVII, Practijck des Landmetens/Van het gebruyck der Geometrijsche instrumenten (Práctica de Topografía/Del uso de instrumentos geométricos) que permite comparar teoría y práctica. Por otra parte la unidad de medida usada en Leiden y los alrededores, Rhineland rod, se convirtió en no sólo estándar en los Países Bajos, sino también fue utilizada en muchos otros lugares de Europa y en colonias en ultramar. Siendo un buen punto de referencia y un estándar valioso para comparaciones con fuentes históricas en otras colecciones holandesas con unidades de medida locales. [41]  Esta información y datos históricos de topografía se estudian en lo referente a fuentes en la elaboración y  copiado de mapas. Dibujos y mapas de diversos períodos hechos con diferentes propósitos y (re-) usados en diversos contextos son comparados con cada uno proyectándolos uno sobre el otro y midiendo el factor de error RMS. (figura 7)

Figura 7

Plan de Groningen Isaac Geelkercken 1616 comparado con el mapa a escala grande de Holanda 2001 con RMS-errors.

Fuente E.A. Koster (2001)

Intentamos valorar la confiabilidad técnica de estos mapas y de y cómo las diferencias se pueden explicar de la información contextual sobre la función y el uso de mapas.

Contextualizando la ciudad virtual


Un mapa confiable en un sentido técnico no es necesariamente la mejor fuente para describir un fenómeno histórico y nuestra opción de material cartográfico es muchas veces limitada. Por otra parte las diferencias de confiabilidad entre mapas, o entre diversas partes  del mismo mapa, se deben no solamente  a las técnicas de medición sino también  debido a su función y contexto originales. Es bien sabido que para producir un nuevo (estado de un) mapa de una ciudad, por ejemplo después de una intervención o de una extensión urbana, la placa de cobre sería cambiada solamente parcialmente, mientras que otras piezas permanecerían siendo iguales siendo copiadas una y otra vez. También los atlas contienen con frecuencia imágenes con las mismas características de forma copiadas de dibujos a partir de diversos períodos hechos con diferentes propósitos y basados ambos en realizaciones y diseños inusitados. Esta mezcla de contenido y de reutilización en diversos contextos se aplica no solamente a mapas y atlas impresos, pero también a manuscritos originales. En algunos casos los mapas grabados y vistas de las ciudades son pegadas sobre hojas más grandes con dibujos manuscritos de extensiones o trabajos temporales. En otros casos detalles de mapas más viejos son anexados a los más nuevos. En un mapa del siglo XVI de la ciudad de Amberes mostrando el ensamble entre la ciudadela de 1567 con la cuarta muralla de la ciudad, pequeñas piezas en papel son pegadas representando las puertas de la tercer  muralla de la ciudad. [42]Aparte de mezclar diversos momentos históricos de un mismo lugar, algunas veces lugares diferentes se combinan en una misma imagen. Por lo cual podemos leer  información sobre las medidas de las murallas de Amberes y de su ciudadela en un dibujo del castillo de Milan de Tomaso Cobetta de 1568. [43]  Estos ejemplos son absolutamente llamativos. Sin embargo,  la mayor parte del tiempo la mezcla de contenido es menos evidente. No raramente la pintura de la situación real y el diseño para una situación futura deseada se mezclan y por lo tanto resulta difícil de distinguir. (figura 8) Algunas veces información acerca de un mismo lugar en la ciudad es representado en diversas posiciones en al mapa (figura 9). En ambos casos las combinaciones de líneas con   significado diferente necesitarán de información adicional de contexto.

Figura 8
Levantamiento de propiedades de la ciudad de Leiden con diseño de nuevas fortificaciones. J.P. Dou 1611

Leiden, Archivos municipalos, PV 332

Figura 9.
Diseño con 3 variantes en total para la misma parte de las fortificaciones en diferentes posiciones en el mapa. Petrus van Schooten [ca. 1672]

Leiden, Municipal Archives, PV 03052 (S)


En el siglo XVI hay un aumento enorme de dibujos,  planos y mapas de ciudades y fortificaciones. El aumento de dibujos y de mapas es no solo una cuestión de mayor complejidad en diseño, sino además debido principalmente  a la extensión del imperio de Habsburgian en Europa y ultramar que dio lugar a una estructura más compleja de la organización en la cual más administraciones y gente tuvieron que ser informados a través de largas distancias. [44]  Esto dio lugar a copias y a la reutilización y  adaptaciones de los dibujos que fueron hechos originalmente con otros propósitos. Copias exactas fueron hechas contemporáneamente para informar a diversas administraciones oficiales, las copias fueron reutilizadas por fases más avanzadas de planeamiento y  construcción, las copias de los dibujos oficiales terminaron en colecciones privadas y las copias fueron algunas veces reproducidas de nuevo como ilustraciones para tratados y atlas, o aún reutilizadas de una manera experimental para hacer nuevos diseños. Esta mezcla del contenido y la reutilización en diversos contextos conduce a la gran variedad dentro de un mismo mapa o atlas y tiene consecuencias enormes en las interpretaciones de su evidencia histórica.[45] Estas consecuencias llegan a ser incluso mayores cuando esta información se traduce a otro medio.
Eruditos como Marshall McLuhan explicaron cómo la invención de la imprenta transformó el contenido y el contexto de la información de manuscritos (por lo tanto su famosa sentencia “el medio es el mensaje”). Lo mismo se aplica a la traducción de fuentes cartográficas en papel a formato digital. Combinando (partes de) mapas hechos con diversos propósitos y (re-)usados en diversos contextos históricos también los "mensajes" se mezclan.[46] Para dar algunos ejemplos del período pre-catastral tenemos muchos más mapas de fortificaciones que de patrones internos de las calles. En caso que combinemos estos mapas en SIG, digamos para la reconstrucción o la restauración del centro histórico de la ciudad podríamos esperar que la información base sea menos confiable para el centro mismo, que para el perímetro.
Puesto que las técnicas usadas para la combinación de la información digital se basan en la forma más que en el contexto, distorsiones de la verdad histórica son inevitables. Historiadores de cartografía urbana y militar clasifican mapas según su función original, pero estas tipologías, no son bastante detalladas  para subdividir diferentes clases de imágenes de ciudades o de piezas de estas. Sus metodologías y tipologías tienen que ser refinadas para evaluar la evidencia de las fuentes usadas en cartografía urbana virtual.
La historia de la cartografía tiene una tradición larga en la clasificación de mapas según aspectos formales, según proyecciones, según la función etcétera. No obstante a menudo estas categorías no se refinan suficientemente para describir la variedad de los mapas y dibujos, usados para el planeamiento y la restauración urbanos, sin mencionar la forma mezclada de planos digitales de ciudades y reconstrucciones virtuales de ciudades en multimedia. En mi disertación Papiere Bolwercken (Baluartes de papel) en 1991 he intentado refinar algunas categorías de mapas topográficos militares y de planes de ciudad usados en la historia de la cartografía combinando éstos con tipologías (existentes  y nuevas) de los planos de fortificaciones y de dibujos arquitectónicos. [47] Sin embargo, no es suficiente para refinar más allá las categorías existentes. Muchas de tales subcategorías siguen siendo demasiado rígidas para describir las formas híbridas de mapas y de atlas. Si es difícil hacer una distinción entre estas formas híbridas mejor las describimos en términos más generales. David Woodward y G. Malcolm Lewis utilizaron el término "mapness" para expresar sus dificultades con definiciones rígidas. [48] En un artículo sobre definición y digitalización de atlas militares manuscritos, introduje un neologismo similar: "atlasticity" (“atlasticidad”), que también podría ser de uso dentro de la cartografía asistida por computador, puesto que por la combinación de planos digitales son creados los atlas virtuales[49] Tales esquemas de clasificación menos rígidos de mapas y de atlas deben dar lugar a un modelo conceptual que permita que examinemos hasta qué punto las metodologías existentes sobre la evidencia histórica de los mapas (Koeman, Harley y otros) se pueden utilizar en el análisis y el diseño de los planes digitales de ciudades y las reconstrucciones virtuales de ciudades.

Visualizando la Ciudad Histórica


En los proyectos antes mencionados intentamos evaluar la confiabilidad y la evidencia técnica de las fuentes históricas en lo referente a la función y al contexto usados en planos digitales de ciudades y de reconstrucciones virtuales de ciudades. En este proyecto ampliamos nuestra opinión a la manera que la información histórica sobre la ciudad se ha representado. Maurizio Forte da una buena descripción histórica de visualizaciones y de reconstrucciones de ciudades (y de monumentos) en forma virtual. [50]  Sin embargo su trabajo no contiene un marco para leer la representación de fuentes históricas en reconstrucciones virtuales de una manera crítica. El proyecto del Nuovo Museo Elettronico (NUME) con una representación virtual 4D de la ciudad de Bolonia es un ejemplo excepcional de cómo diferencias en la evidencia histórica de las fuentes usadas en el desarrollo de la reconstrucción digital de la ciudad se pueden visualizar por una variedad de representaciones de los edificios mostrados. [51]  Sin embargo aún más allá, están los casos de de impresiones Hollywood-like de ciudades y monumentos en los cuales tales diferencias son simplemente ignoradas, o ajustadas de tal forma que se obtenga un efecto mejor o para ocultar defectos en la interpretación.
 ¿Cómo puede el usuario distinguir entre una manipulación necesaria y una distorsión deliberada para falsificar la verdad? ¿Cómo podemos leer reconstrucciones virtuales de una manera crítica para evaluar la confiabilidad y la veracidad de imágenes históricas que nos son representadas? ¿Podemos revelar el propósito (ocultado) de estas reconstrucciones? ¿Podemos descifrar porqué la reconstrucción se ha presentado de esa manera y cómo la información histórica ha sido editada? ¿Podemos aclarar si las implicaciones de estas opciones editoriales y técnicas de presentación, son éticas? Para contestar a estas preguntas necesitamos centrarnos en la edición, uso, abuso y percepción de la información histórica en medios digitales.
La visualización de ciudades en forma virtual va parcialmente de nuevo a la historia de la cartografía urbana y temática. En el contexto de esta tradición Martin Dodge y Rob Kitchin  describen diversos planos digitales de ciudades y ciudades virtuales (representaciones de ciudades existentes y ficticias) como parte de su "exploración geográfica del Cyberespacio". Importante es su búsqueda de criterios convenientes usados en geografía y cartografía (por ejemplo la valoración del error, exactitud y de la precisión de datos espaciales de Foote y Hubner, en The Geographer’s Craft Project (El proyecto del arte del Geógrafo) para el desarrollo de datos cyberespaciales cualitativos. [52] En el campo de la visualización de datos históricos Staley intenta llegar a una lista similar de pautas, criterios y estándares para garantizar cierta calidad. [53]
El análisis y combinación de aproximaciones geográficas, históricas y cartográficas pueden ser útiles para desarrollar un sistema de parámetros para leer visualizaciones de historia en planos digitales de ciudades de reconstrucciones virtuales y para establecer las implicaciones de opciones editoriales en la representación de fuentes históricas a los usuarios.
Codificando la ciudad virtual

En la impresión de mapas manuscritos frecuentemente sus características específicas, (diversos formatos, escalas, colores etc.) han sido reducidos o desaparecidos totalmente. Durante este proceso no solamente características de forma sino también aspectos del contenido de los mapas se pierden con frecuencia. Esto dificulta aún mas leer el significado original y el contexto con el que mapas fueron usados cuando, debido a la práctica de archivo (especialmente en el siglo XIX), fueron separados de fuentes históricas relacionadas. En el proceso de digitalización arriesgamos una pérdida similar de contenido y de contexto. Los mapas son llevados a la misma escala y  manipulados para hacerlos comparables el uno al otro con el riesgo de la reducción y la distorsión del contenido y del contexto. Para enterar al usuario de estas reducciones y distorsiones necesitamos un sistema de anotación que permita no solamente la descripción y el análisis de mapas de una manera formal, pero también semántica y contextualmente.
La investigación se dirige al desarrollo y prueba de un lenguaje Mark-up que permita la codificación de la información histórica de mapas digitales. Combinando lenguajes Mark-up estándares existentes, un nuevo estándar de XML para la anotación de datos históricos puede ser desarrollado. El proyecto de lenguaje Mark-up geográfico (GML) del grupo de trabajo de OpenGIS proporciona un lenguaje Mark-up geográfico. Tal lenguaje basado en XML puede ser usado para almacenar esquemas e información y como una "capa de transporte" entre aplicaciones. Sin embargo una gran desventaja de GML, como el lenguaje XML mas apropiado para este propósito, es que se concentra en los aspectos formales más bien que los contextuales que son tan importantes para la investigación histórica. Existen nuevas iniciativas de fuentes abiertas para definir idiomas que manejen información geográfica por un lado e información histórica por otro con una base XML. The Historical Event Mark-up and Linking project (HEML) (El evento histórico Mark-up y proyecto conexión) es un buen ejemplo de tal iniciativa. [54] El proyecto HEML proporciona medios para coordinar y navegar  materiales históricos dispares en Internet. HEML incluye un esquema XML para los acontecimientos históricos que describe los participantes,  fechas, localización y las palabras claves de los acontecimientos y permita generar listas, mapas y gráficos de tiempo fuera de ellos. No obstante, en contraste con el proyecto HEML, la investigación propuesta no se centra en los "acontecimientos" mismos sino más bien en las fuentes primarias y secundarias que describen e "ilustran" los procesos históricos. Intentamos desarrollar un lenguaje que permita que describamos y que visualicemos diversas interpretaciones (reconstrucciones) de los mismos acontecimientos y procesos históricos.
Este lenguaje histórico Mark-up refinado será utilizado en una plataforma independiente  que permita el uso de gráficos vector escalables (SVG), graficos Raster (tiff y otros) y Multimedia (SMIL) en un ambiente Java/C++ y el desarrollo de herramientas para la descripción y la anotación de datos históricos. La entrada en aspectos formales de fuentes históricas vendrá del proyecto de investigación "Midiendo la ciudad histórica", información contextual de fuentes históricas del proyecto "Contextual izando la ciudad virtual", mientras que el proyecto "visualizando la ciudad histórica" dará información sobre las reconstrucciones que se pueden utilizar en el desarrollo de esquemas y de las hojas estilo que han de ilustrar fuentes e interpretaciones históricas. Esta caja de herramientas debe ser capaz de manejar los parámetros desarrollados en los otros proyectos de investigación con respecto a la confiabilidad técnica de mapas, su evidencia histórica en lo referente a la función y al contexto y  la representación de esto en planos digitales de ciudades y reconstrucciones virtuales de ciudades.
Ciudades de papel y ciudades Virtuales. (Síntesis)

Como el título sugiere la investigación será tanto en papel como en forma digital. El libro escrito conjuntamente con Elwin Koster incluirá resultados de la investigación para las disertaciones anunciadas de los investigadores de PhD, Jakeline Benavides Quecán y Timothy Wallace. Esto se concentra en los aspectos metodológicos del uso de fuentes históricas en cartografía urbana virtual y describe la base y métodos usados en el desarrollo y prueba de un lenguaje Mark-up mas apropiado para anotar mapas digitales y reconstrucciones virtuales, con la información sobre fuentes e interpretación históricas y la síntesis en forma digital. Esta síntesis consistirá en un software que Visualice la confiabilidad y veracidad de planos históricos de ciudades (re-)construcciones virtuales (por separado o en combinación) en relación con la función y el contexto. La idea es que el usuario al mover el cursor sobre un mapa digital, por medio de una matriz desplegada a partir de éste, consiga información sobre la confiabilidad y la evidencia de las fuentes históricas base en lo referente a su función y contexto originales y pueda determinar si éste satisface sus intenciones con la reconstrucción en la investigación, planeamiento o diseño.

Epílogo: Cómo decir la verdad en planos digitales de ciudades: Conociendo y Viendo


Para reflejar nuestras distorsiones inconscientes o deliberadas de la verdad, Mark Monmonnier pregunta "¿cómo mentir con  mapas?". Sin embargo, ¿es posible también decir la verdad con los mapas? Si intentamos contestar a esta pregunta positivamente entramos inmediatamente en una discusión sobre los peligros del positivismo lógico en la explicación histórica. Post modernistas y post estructuralistas por supuesto están en lo cierto en su escepticismo para presentar una sola verdad histórica, y nosotros no intentamos hacer esto. Aceptamos que los mapas no son, y nunca fueron neutrales, valor libre o aún totalmente científicos. Convenimos con la observación de Wood que "la eficacia del mapa es una consecuencia de la selectividad" e incluso deseamos seguir la súplica de Staley que los "historiadores necesitarán aprender a confiar en la información visual".[55]  Sin embargo, permanecemos alertas para lo que consideramos manipulaciones de la información (histórica). Convenimos con Collinson que "si no podemos mostrar la verdad como esta realmente es, entonces  debemos por lo menos procurar mostrar la verdad como ésta aparece ante nosotros". Dudamos sin embargo, que esto podría ser hecho simplemente creando mapas holísticos: "ajustando nuestra percepción humana".[56] Siguiendo a Christmans advirtiendo contra la  "mezcla de fuentes de naturaleza radicalmente diferente" dentro de la tradición de la cartografía, intentamos enterar a los usuarios de la función y de los contextos originales del (re-)uso de fuentes históricas en planes digitales de ciudades y reconstrucciones virtuales de ciudades. Por las razones antes mencionadas evitamos deliberadamente una explicación del término "verdad" y hablamos más bien de "puntos de la vista". Sin embargo necesitamos decir las últimas palabras sobre la función y el contexto. Hablamos ya sobre el carácter mezclado de los mapas lo que hace difícil clasificarlos de acuerdo con la función y con Harley intercambiamos la representación simplista del contexto como "base histórica general" para un "sistema complejo de fuerzas interactivas".[57] Esto también tiene sus consecuencias en nuestras metodologías para el uso de fuentes históricas en cartografía urbana virtual. Deben permitirnos ver diversos puntos de la vista. Deben permitirnos saber que es lo que estamos viendo y ver lo que estamos conociendo desde una perspectiva histórica. Estamos en la necesidad de herramientas para anotar y visualizar contextos históricos de ciudades de papel y virtuales de una manera abierta, transparente.
